Piastra Dinamica semi-leggera

Per testare senza problemi l’elevata rigidezza

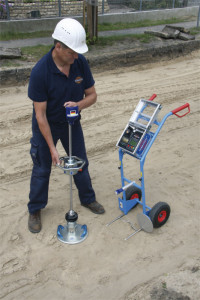

Light Weight Deflectometer TERRATEST 200x300La nuova Piastra Dinamica semi-leggera “TERRATEST MFG 2.0” è stata sviluppata da TERRATEST specificamente per l’impiego su strati portanti che presentano elevata rigidezza. La Piastra Dinamica leggera, infatti, con una forza d’urto di 7,07 kN, produce cedimenti troppo ridotti su strati con una portanza EV2 maggiore di 120 MN/m² e non permette un’esatta elaborazione dei dati di prova. La Piastra Dinamica leggera é abilitata quindi per valori rilevati tra 70 MN/m² EVd e 120 MN/m² EV2. In caso di rigidezze maggiori, superiori ai 120 MN/m² EV2, non è finora stato possibile creare alcuna correlazione affidabile con la prova di carico statica. Ora questo non é più un ostacolo con la Piastra Dinamica semi-leggera.

In occasione della fiera BAUMA 2016, TERRATEST® lancia sul mercato la Piastra Dinamica semi-leggera che soddisfa tali requisiti. Grazie ad una sollecitazione d’urto raddoppiata di 14,14 kN, la Piastra Dinamica semi-leggera si presta particolarmente alla verifica della portanza di strati senza leganti nel rispetto della direttiva tedesca ZTV SoB-StB, quali strati antigelo, strati di ghiaia e pietrisco così come strati di copertura senza leganti. La Piastra Dinamica semi-leggera è utilizzabile anche su altri strati con portanza comparabile come, ad esempio, migliorie fondiarie con calce o cemento. La maggiore forza d’urto da 14,14 kN viene raggiunta tramite una massa battente da 15 kg in combinazione con molle a tazza più resistenti come da norma DIN 2093-B 63. In questo modo, la tensione normale massima sotto la piastra di carico passa dallo 0,1 MN/m² della Piastra Dinamica leggera allo 0,2 MN/m² della Piastra Dinamica semi-leggera.

La prova di carico su piastra con la Piastra Dinamica semi-leggera soddisfa le norme tecniche di prova tedesche per granulometrie minerali nelle costruzioni stradali TP Gestein-StB parte 8.2.1. Per la taratura della Piastra Dinamica semi-leggera, l’Istituto federale tedesco per la ricerca stradale ha fissato a marzo 2016 i requisiti di calibrazione con la normativa di prova tecnica BF StB parte B8.4. La Piastra Dinamica semi-leggera è omologata per prove da 30 MN/m² fino a 150 MN/m² ed è una preziosa variante per testare la portanza di strati ad elevata ridigezza che arricchisce fin da subito la gamma dei prodotti TERRATEST. La Piastra Dinamica può essere trasformata in una Piastra Dinamica semi-leggera, direttamente in cantiere, tramite la semplice e veloce sostituzione dell’intero dispositivo di carico.
